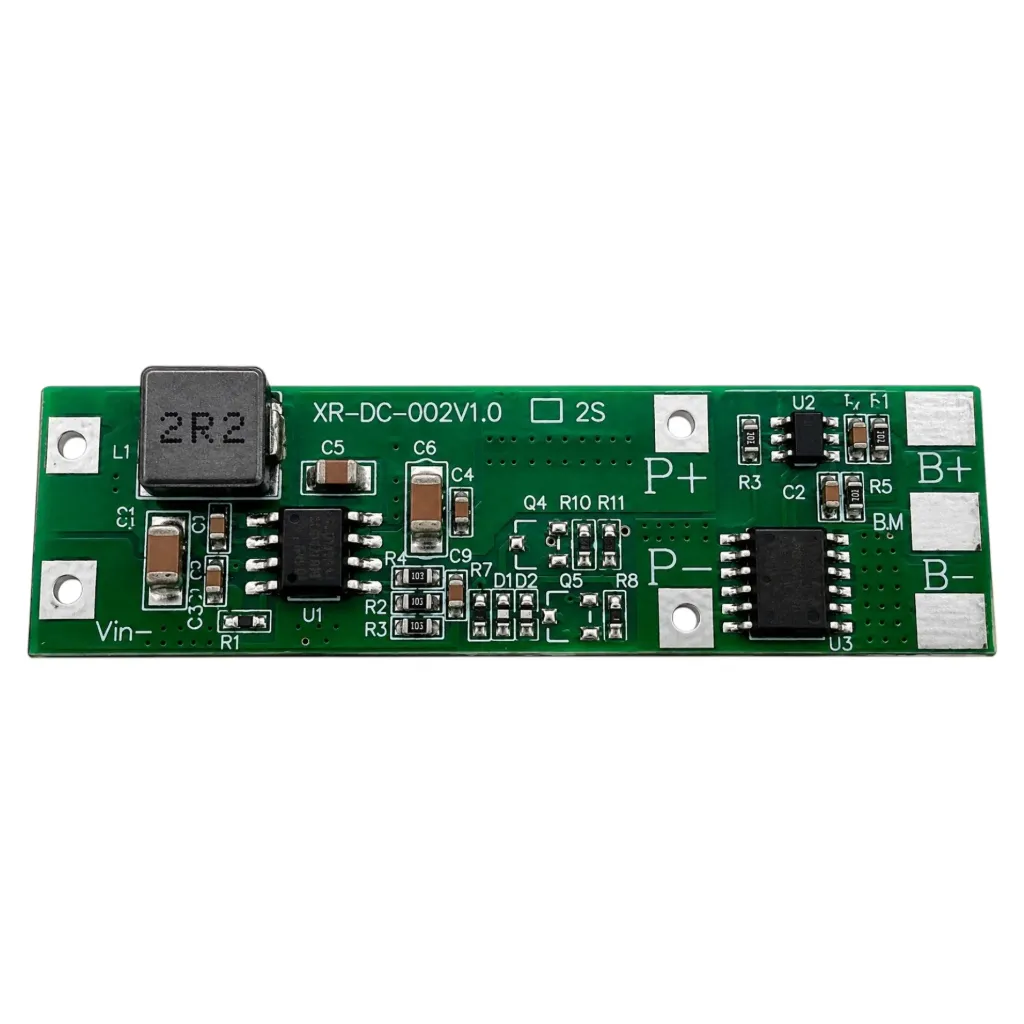

Die 2S BMS-Schutzelektronik wurde für den Aufbau und die Reparatur von 7,4-V-Lithium-Ionen-Akkupacks entwickelt. Bei einer 2S-Konfiguration werden zwei Li-Ion-Zellen beziehungsweise zwei parallele Zellgruppen in Reihe geschaltet. Dadurch ergibt sich bei typischen Li-Ion-Zellen eine Nennspannung von 7,4 V.
Die Schutzplatine überwacht den Akkupack während des Lade- und Entladebetriebs. Vergleichbare 2S-BMS-Platinen schützen die angeschlossenen Lithium-Zellen unter anderem vor Überladung, Tiefentladung, Überstrom und Kurzschluss.
Mit einem angegebenen Entladestrom von 6 A eignet sich die Schutzelektronik für kompakte Akkupacks mit entsprechendem Leistungsbedarf. Sie kann beispielsweise beim Aufbau von Akkupacks aus 18650-Zellen oder anderen geeigneten Lithium-Ionen-Zellen eingesetzt werden.
Wichtig: Ein BMS ist kein eigenständiges Ladegerät. Zum Laden des Akkupacks muss zusätzlich ein für die verwendete Zellchemie und die 2S-Konfiguration geeignetes Ladegerät eingesetzt werden.
Vorteile des Produkts
- Für 2S-Lithium-Ionen-Akkupacks
- Geeignet für 7,4-V-Akkupacks
- Bis 6 A Entladestrom
- Schutz vor Überladung
- Schutz vor Tiefentladung
- Überstromschutz
- Kurzschlussschutz
- Kompakte PCB-Bauform
- Geeignet für Akkubau und Reparaturanwendungen
- Für unterschiedliche Li-Ion-Zellbauformen einsetzbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Produkttyp | BMS / PCB Schutzschaltung |
| Zellkonfiguration | 2S |
| Anzahl Zellen in Reihe | 2 |
| Akkutechnologie | Lithium-Ionen |
| Nennspannung | 7,4 V |
| Ladeschlussspannung bei üblichen 4,2-V-Li-Ion-Zellen | 8,4 V |
| Entladestrom | 6 A |
| Überladeschutz | Ja |
| Tiefentladeschutz | Ja |
| Überstromschutz | Ja |
| Kurzschlussschutz | Ja |
| Wiederaufladbares System | Ja |
Die konkreten Schaltschwellen, Abmessungen, der maximal zulässige Ladestrom sowie eine eventuell vorhandene Balancing-Funktion sind in den vorliegenden Produktdaten nicht angegeben und werden daher nicht ergänzt.
Typische Einsatzbereiche
- 2S Li-Ion-Akkupacks
- Akkupacks mit 18650-Zellen
- Akkureparatur und Zellentausch
- Individueller Akkupackbau
- Portable Elektronik
- LED-Beleuchtung
- Modellbau
- Kleine elektrische Geräte
- Prototypen und Entwicklungsprojekte
Erklärung der BMS-Technologie
Ein Battery Management System (BMS) beziehungsweise eine PCB-Schutzschaltung überwacht wichtige elektrische Betriebsparameter eines Lithium-Ionen-Akkupacks. Bei einem 2S-System werden zwei Zellen oder Zellgruppen in Reihe betrieben. Bei üblichen Li-Ion-Zellen mit 3,7 V Nennspannung ergibt sich daraus ein 7,4-V-Akkupack.
Die Schutzschaltung trennt den Akku bei bestimmten kritischen Betriebszuständen von der Last beziehungsweise vom Ladegerät. Typische Schutzfunktionen sind Überlade-, Tiefentlade-, Überstrom- und Kurzschlussschutz. Diese Funktionen sind bei vergleichbaren 2S/6A-BMS-Platinen für Lithium-Ionen-Akkupacks üblich.
Eine Balancing-Funktion sollte jedoch nicht automatisch vorausgesetzt werden: Es gibt 2S/6A-Platinen sowohl mit als auch ohne Zellbalancing.
Sicherheitshinweis
Lithium-Ionen-Akkus können bei falscher Verschaltung, Kurzschluss, Überladung oder mechanischer Beschädigung erhebliche Gefahren verursachen. Die BMS-Platine darf nur entsprechend ihrer vorgesehenen Zellkonfiguration und Strombelastbarkeit eingesetzt werden. Vor der Inbetriebnahme müssen Zellchemie, Polarität, Anschlüsse und Verschaltung geprüft werden.
Der angegebene Entladestrom von 6 A darf nicht überschritten werden. Für das Laden ist ein geeignetes 2S-Li-Ion-Ladegerät erforderlich. Die BMS-Schutzelektronik ersetzt kein Ladegerät.
Lieferumfang
- 1 × BMS PCB Schutzelektronik für 2S (7,4 V) Li-Ion-Akkupacks – 6 A Entladestrom
