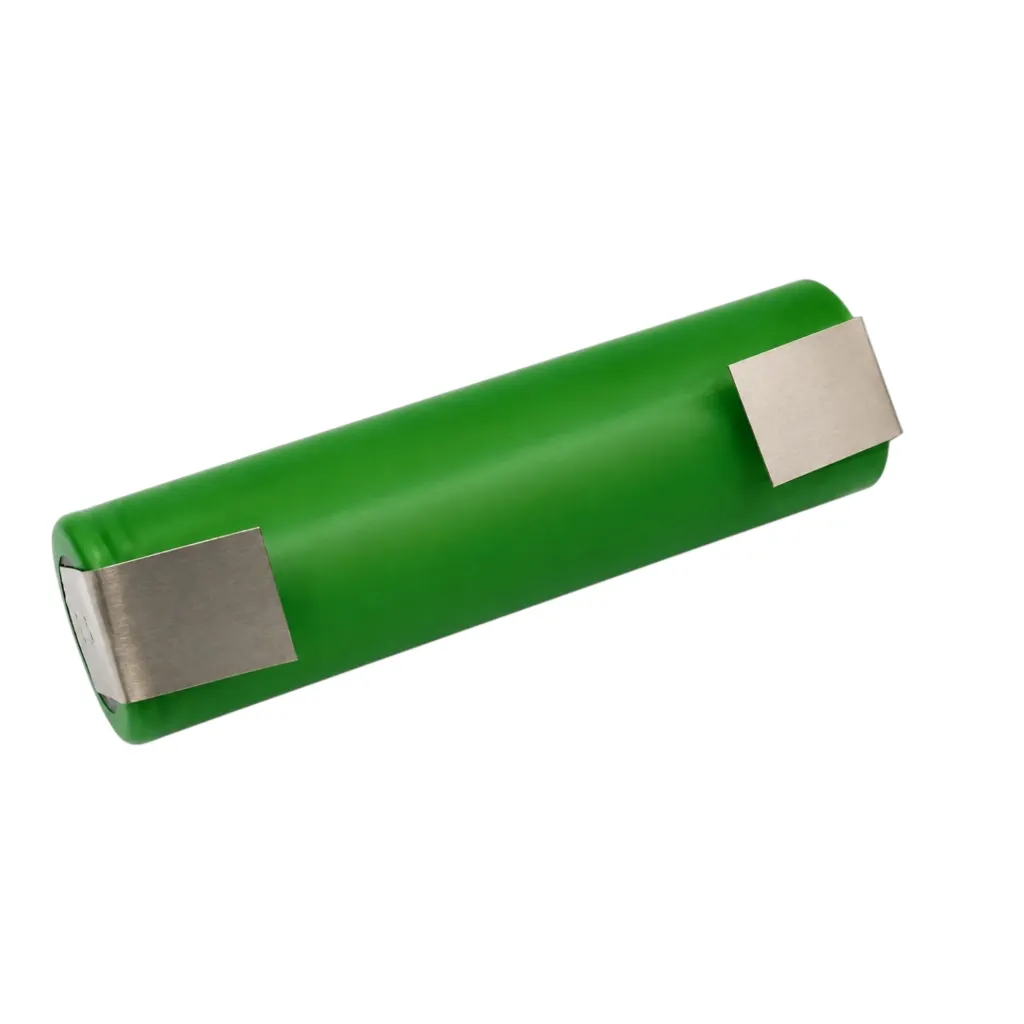

Die Murata US18650VTC5 gehört zu den weltweit bewährtesten Hochstromzellen im 18650-Format. Sie wurde speziell für Anwendungen entwickelt, bei denen hohe Entladeströme und eine zuverlässige Leistungsabgabe gefordert sind. Mit einem kontinuierlichen Entladestrom von bis zu 30 A eignet sich die Zelle für leistungsstarke Akkupacks in professionellen Anwendungen.
Die bereits werkseitig angeschweißten U-Lötfahnen erleichtern den Einbau in Akkupacks erheblich. Sie ermöglichen eine einfache Verbindung mit Leiterplatten oder Zellverbindern, ohne die Batteriezelle durch direktes Löten thermisch zu belasten. Dadurch eignet sich diese Ausführung besonders für Reparaturen, Prototypen, Kleinserien und industrielle Fertigung.
Die Zelle verfügt über eine Mindestkapazität von 2500 mAh und eine typische Kapazität von 2600 mAh. Für den sicheren Betrieb ist die Verwendung in Verbindung mit einer geeigneten Schutzschaltung bzw. einem Battery-Management-System (BMS) vorgesehen.
Vorteile
- Original Murata Hochstromzelle
- Bereits angeschweißte U-förmige Nickel-Lötfahnen
- Kein direktes Löten auf der Batteriezelle erforderlich
- 30 A kontinuierlicher Entladestrom
- 2500 mAh Mindestkapazität
- 2600 mAh typische Kapazität
- Geringer Innenwiderstand
- Hohe Leistungsdichte
- Ideal für Akkukonfektionen und Reparaturen
- Professionelle Industriequalität
Technische Daten
| Technische Eigenschaft | Wert |
| Hersteller | Murata |
| Modell | US18650VTC5 |
| Baugröße | 18650 |
| Zellchemie | Lithium-Ionen (NCA) |
| Anschluss | U-Lötfahnen (Nickel) |
| Nennspannung | 3,6 V |
| Mindestkapazität | 2500 mAh |
| Typische Kapazität | 2600 mAh |
| Energie | 9,0 Wh (min.) / 9,36 Wh (typ.) |
| Ladeschlussspannung | 4,20 V |
| Entladeschlussspannung | 2,0 V |
| Standard-Ladestrom | 2,5 A |
| Ladeverfahren | CC/CV |
| Max. kontinuierlicher Entladestrom | 30 A* |
| Bauform | Flat Top mit U-Lötfahnen |
| Durchmesser | max. 18,5 mm |
| Höhe | max. 65,2 mm (ohne Berücksichtigung der Lötfahnen) |
| Gewicht | ca. 44,3 g |
*Der maximale kontinuierliche Entladestrom gilt gemäß Hersteller bei geeigneter thermischer Auslegung und einer entsprechenden Schutzbeschaltung.
Typische Einsatzbereiche
- Akkukonfektionen
- Akku-Reparaturen
- Elektrowerkzeuge
- Energiespeicher
- Robotik
- E-Mobilität
- Modellbau
- Industrieelektronik
- USV-Systeme
- Prototypenbau
U-Lötfahnen – Vorteile bei der Akkukonfektion
Die U-förmigen Nickel-Lötfahnen ermöglichen eine schnelle und sichere Integration der Zelle in Akkupacks. Im Gegensatz zum direkten Löten auf der Batteriezelle wird die thermische Belastung der Zelle vermieden. Dies erleichtert die Montage und trägt dazu bei, die Qualität und Lebensdauer der Zelle zu erhalten.
Sicherheitshinweis
Die Zelle besitzt keine integrierte Schutzschaltung (PCB) und ist ausschließlich für den Einbau in Akkupacks oder Geräte mit geeigneter Schutzschaltung bzw. einem Battery-Management-System (BMS) vorgesehen. Kurzschluss, Überladung, Tiefentladung und mechanische Beschädigungen sind unbedingt zu vermeiden. Die U-Lötfahnen dürfen nicht gekürzt oder unsachgemäß belastet werden.
Lieferumfang
- 1× Murata US18650VTC5 Li-Ion Akku 3,6 V 2500 mAh mit U-Lötfahnen
