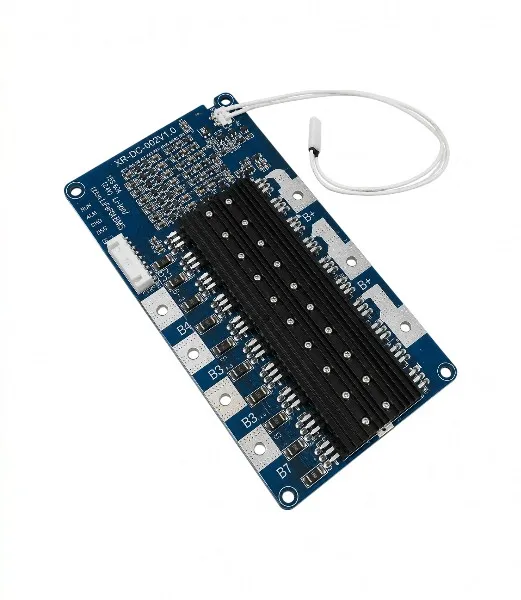

Diese 7S-BMS/PCM-Schutzschaltung wurde speziell für Lithium-Ionen-Akkupacks mit sieben in Serie geschalteten Zellen entwickelt. Sie überwacht kontinuierlich die Spannung jeder einzelnen Zelle und schützt den Akkupack zuverlässig vor kritischen Betriebszuständen. Dadurch wird sowohl die Betriebssicherheit als auch die Lebensdauer des Akkus deutlich erhöht.
Mit einem maximalen Dauerstrom von 100 A eignet sich die Schaltung für leistungsstarke Anwendungen wie Energiespeicher, Elektrofahrzeuge, Robotik, Industrieanlagen oder mobile Stromversorgungssysteme. Der beiliegende Kabelsatz erleichtert den Anschluss der Zellabgriffe und ermöglicht eine schnelle Integration in neue oder bestehende Akkupacks.
Die Schutzschaltung übernimmt unter anderem folgende Sicherheitsfunktionen:
- Überladeschutz
- Tiefentladeschutz
- Überstromschutz
- Kurzschlussschutz
- Zellspannungsüberwachung
Vorteile
- Für 7S-Lithium-Ionen-Akkupacks (25,9 V)
- Bis zu 100 A Dauerlade- und Entladestrom
- Schutz vor Überladung und Tiefentladung
- Kurzschluss- und Überstromschutz
- Überwachung aller Zellspannungen
- Inklusive Kabelsatz für Mittelabgriffe
- Hohe Zuverlässigkeit
- Kompakte Bauweise
- Ideal für leistungsstarke Akkupacks
- Für professionelle Anwendungen geeignet
Technische Daten
| Technische Eigenschaft | Wert |
| Produkttyp | BMS / PCM Schutzschaltung |
| Zellchemie | Lithium-Ionen (Li-Ion / Li-Polymer) |
| Zellkonfiguration | 7S |
| Akkunennspannung | 25,9 V |
| Maximale Ladespannung | 29,4 V |
| Max. Dauerladestrom | 100 A |
| Max. Dauerentladestrom | 100 A |
| Kurzschlussabschaltung | 250 ± 50 A |
| Balanceranschlüsse | Ja |
| Kabelsatz Mittelabgriffe | Ja |
| Schutzfunktionen | Überladung, Tiefentladung, Überstrom, Kurzschluss |
Die Strombelastbarkeit und die Kurzschlussabschaltung entsprechen den Herstellerangaben.
Typische Einsatzbereiche
- Lithium-Ionen-Akkupacks
- Energiespeicher
- Elektrofahrzeuge
- E-Mobilität
- Robotik
- USV-Anlagen
- Solarspeicher
- Industrieelektronik
- Mobile Stromversorgung
- Sonderfahrzeuge
Batteriemanagementsystem (BMS)
Ein Battery Management System (BMS) überwacht permanent den Zustand aller in Serie geschalteten Lithium-Ionen-Zellen. Es schützt den Akkupack vor Überladung, Tiefentladung, Überstrom und Kurzschluss und verhindert dadurch Schäden an den Zellen. Gleichzeitig trägt das BMS zu einer längeren Lebensdauer und einem sicheren Betrieb des gesamten Batteriesystems bei. Bei leistungsstarken Akkupacks mit hohen Strömen ist ein geeignetes BMS unverzichtbar.
Sicherheitshinweis
Die Schutzschaltung ist ausschließlich für 7S-Lithium-Ionen- bzw. Lithium-Polymer-Akkupacks mit einer Nennspannung von 25,9 V geeignet. Der Einbau sollte ausschließlich durch fachkundiges Personal erfolgen. Vor der Inbetriebnahme sind die korrekte Anschlussreihenfolge der Zellabgriffe sowie die Polarität sorgfältig zu prüfen. Eine falsche Verdrahtung kann zur Beschädigung der Schutzschaltung oder des Akkupacks führen.
Lieferumfang
- 1× BMS PCM Schutzschaltung für 7S (25,9 V)
- 1× Kabelsatz für Mittelabgriffe
